Aufspindeln eines Lagergehäuses
Die Ausgangslage:
Die Lagersitze der Welle waren ausgeschlagen. Ein neues Gehäuse bot der Hersteller nicht an – lediglich eine komplette neue Baugruppe war verfügbar. Diese wäre jedoch sehr kostspielig gewesen und hätte zudem eine lange Lieferzeit mit sich gebracht.
Die Lösung:

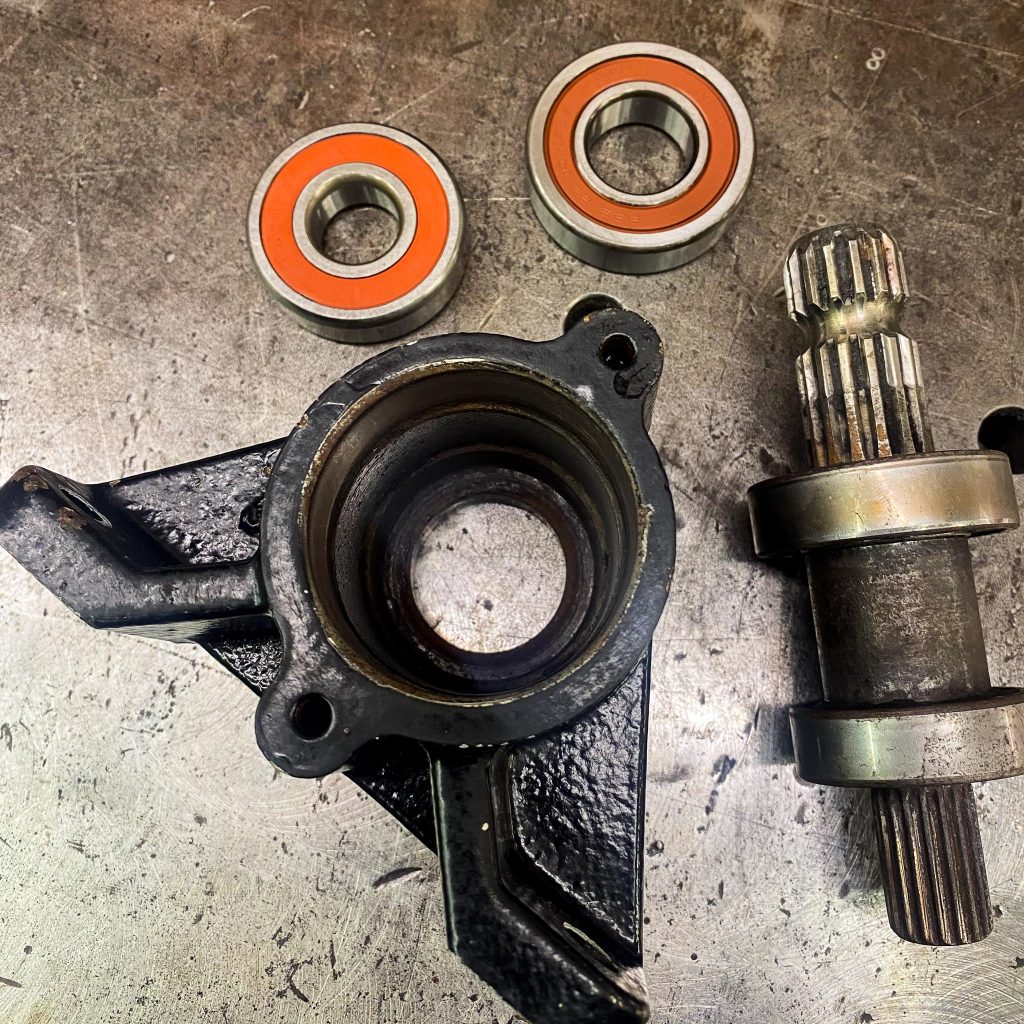

Es wurde entschieden, neue Normlager in der nächstgrößeren Dimension zu verwenden, jedoch mit identischem Innenmaß, da die Welle selbst noch in gutem Zustand war.
Die Vorgehensweise:

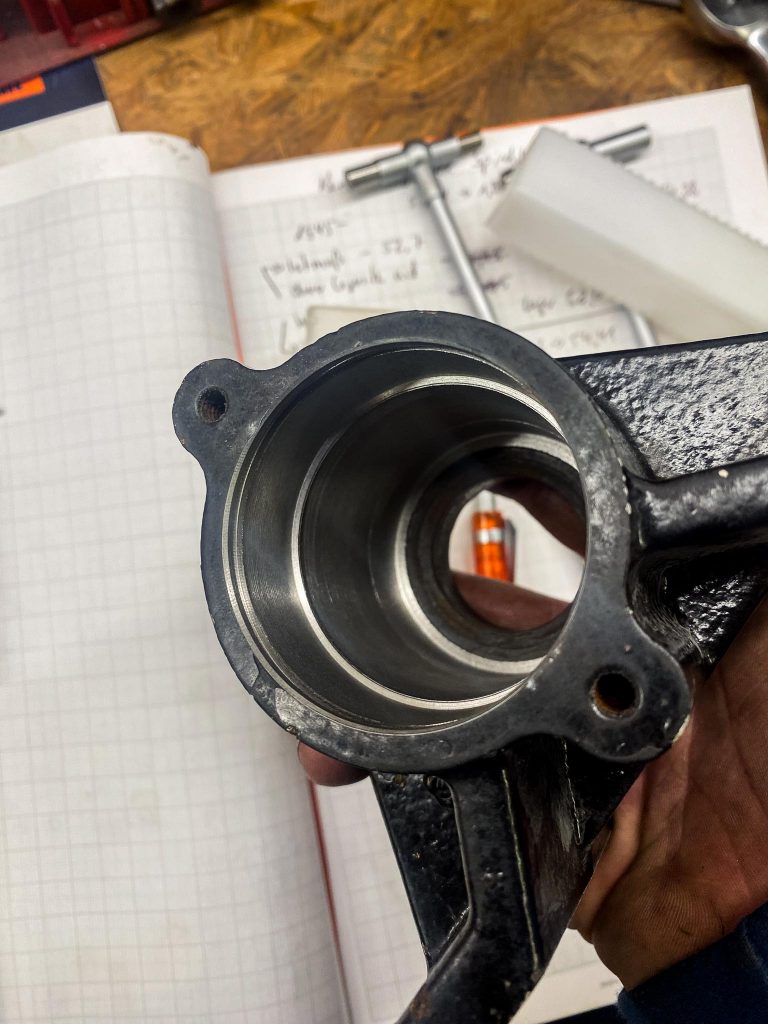

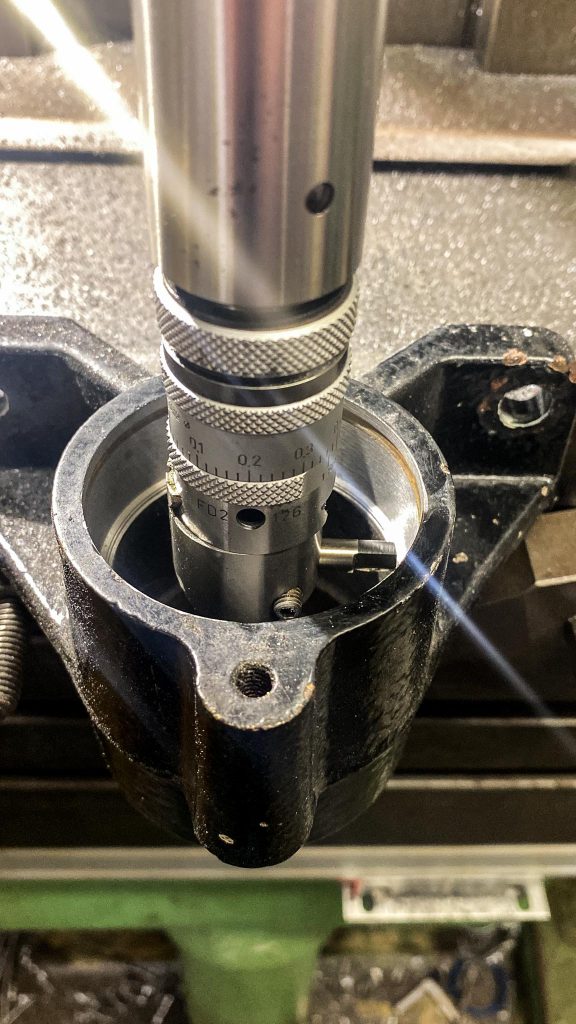

Bei einem der beiden Lager entsprach das neue Lager weitgehend den ursprünglichen Maßen. Lediglich der Außendurchmesser war etwas größer, sodass lediglich der Sitz im Gehäuse ausgespindelt werden musste.
Beim zweiten Lager war zusätzlich eine Anpassung erforderlich: Da dieses Lager etwas breiter war, musste an der Welle der Anschlag des Lagersitzes um das entsprechende Maß erweitert werden. Auch die Nut für den Innensicherungsring wurde auf die nächste Standardgröße vergrößert.
Das Ergebnis:
Dank der Anpassung auf die nächsthöhere Normgröße kann das Bauteil künftig bei erneutem Verschleiß unkompliziert und kostengünstig mit Standardlagern instandgesetzt werden.
